設備結構
蓄熱式燃燒設備主要由燃燒室、蓄熱室、預熱空氣和燃料的換熱器等組成，模塊化設計安裝簡單方便，蓄熱式燃燒設備利用蓄熱體將燃料燃燒產生的熱量儲存起來，并在需要時釋放出來，以提高燃燒效率。
1. 燃燒設備：蓄熱式燃燒設備的燃燒設備與一般燃燒設備類似，主要包括燃料供應系統、燃燒室和點火系統等。蓄熱式燃燒設備的燃燒設備特點是其燃燒過程是在蓄熱體中進行的，因此，其燃燒過程受到蓄熱體的影響，需要對蓄熱體進行精確控制。
2. 蓄熱體：蓄熱式燃燒設備的蓄熱體主要用于儲存和釋放熱量，其主要作用是預熱進入燃燒室的空氣，降低燃料的燃燒溫度，提高燃料的燃燒效率。蓄熱體一般采用多孔陶瓷材料，具有較高的蓄熱能力和較低的蓄熱溫度。
3. 換熱設備：蓄熱式燃燒設備的換熱設備用于將蓄熱體中儲存的熱量傳遞給燃料，使燃料在較低的溫度下燃燒，提高燃料的燃燒效率。換熱設備的結構和工作原理與一般的換熱設備類似，但由于蓄熱式燃燒設備的燃燒過程在蓄熱體中進行，因此，換熱設備的結構和工作原理需要進行相應的調整和優化。
4. 控制系統：蓄熱式燃燒設備的控制系統用于控制蓄熱體和換熱設備的工作狀態，以實現蓄熱式燃燒設備的自動控制和優化運行?？刂葡到y通常包括傳感器、控制器和執行器等部分，能夠實時監測設備的運行狀態，根據設備的運行狀態調整蓄熱體和換熱設備的工作狀態，以實現設備的優化運行。
工作原理

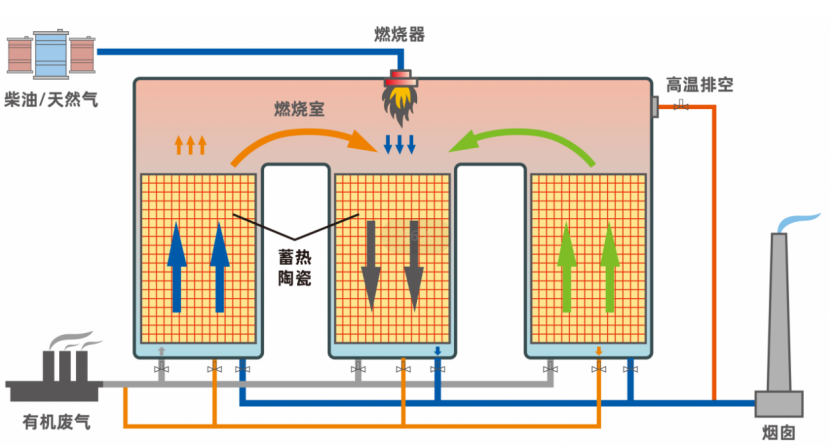

蓄熱式燃燒設備是一種高效的燃燒設備，它通過儲存熱量來實現預熱和余熱回收。其工作原理如下：
1. 預熱階段：在燃燒之前，蓄熱式燃燒設備先將燃料和空氣預熱到較高的溫度。通常，燃料和空氣會通過一個預熱室進行預熱，預熱室中安裝有蓄熱材料(如陶瓷或金屬)。預熱階段有助于提高燃燒效率和降低能耗。
2. 燃料燃燒：燃料和空氣在預熱后進入燃燒室進行燃燒。在燃燒室內，燃料和空氣充分混合，產生高溫、高壓的燃燒產物。
3. 熱量回收：燃燒產生的高溫煙氣通過一個蓄熱室。在這里，蓄熱材料將煙氣中的熱量儲存起來，使煙氣溫度降低。這有助于降低煙氣排放溫度，減少對環境的污染。
4. 煙氣排放：煙氣經過蓄熱室后，溫度降低至一定程度，然后排放到大氣中。此時，煙氣中的有害物質已經降低到較低的水平，對環境的影響較小。
5. 廢熱回收：煙氣排放后，蓄熱室中的蓄熱材料將儲存的熱量釋放出來，用于加熱進入蓄熱室的空氣或水。這個過程可以實現廢熱的回收利用，降低能源消耗。
蓄熱式燃燒設備的主要優點是能夠實現高效的熱量回收和利用，降低能源消耗，減少排放，降低運行成本。
設備優點
|
序號 |
名稱 |
內容 |
|
1 |
效率高 |
RTO具有較高的有機物去除效率，一般可達到95%以上。 |
|
2 |
節能 |
RTO通過蓄熱材料回收熱量，可以節省能源消耗。 |
|
3 |
控制簡單 |
RTO設備結構簡單，操作維護方便。 |
|
4 |
適用范圍廣 |
RTO適用于處理多種有機廢氣，包括烴類、醇類、酮類、醚類、酯類等。 |
|
5 |
安全性高 |
RTO具有較高的安全性，設備設有防火、防爆、泄壓等安全設施。 |
|
6 |
環保性能好 |
RTO能有效去除有機廢氣中的有害物質，減少對環境的污染。 |
|
7 |
經濟效益 |
可按需配置余熱裝置；高效換熱使設備具有良好的經濟性和安全性。 |
|
8 |
使用方便 |
自動化控制程度高、維修方便。 |
|
9 |
結構合適 |
系統結構緊湊，占地面積小。 |
|
10 |
實時監測 |
采用PLC系統實現多重保護，實現故障自檢和排除，系統穩定完善。 |
設備參數
|
規格型號 |
額度凈化量 (Nm3/h) |
廢氣成份 |
廢氣濃度 (0mg/Nm3) |
凈化效率 (%) |
蓄熱效率 (%) |
運行溫度 (℃) |
燃燒器供熱功率 (萬大卡/小時) |
調節比 |
燃料耗量 |
風壓損失 (Pa) |
|
|
啟動時 |
正常運行 |
||||||||||
|
WXRTO-5K |
5000 |
三苯、醇、酚、醋等VOCs |
1000-450 |
≥95% |
≥93% |
≥760 |
8 |
然油1:10 |
燃燒器最大出力 |
根據廢氣濃度確定，當濃度1500mg/Nm3以上時，燃燒器維持最小出力即可 |
≤3000 |
|
WXRTO-10K |
10000 |
15 |
|||||||||
|
WXRTO-15K |
15000 |
20 |
|||||||||
|
WXRTO-20K |
20000 |
40 |
|||||||||
|
WXRTO-25K |
25000 |
50 |
|||||||||
|
WXRTO-30K |
30000 |
75 |
|||||||||
|
WXRTO-40K |
40000 |
100 |
|||||||||
適用場景
1. 工業生產：在工業生產過程中，蓄熱式燃燒設備可以用于處理廢氣、廢熱和廢水，提高能源利用率。
2. 供暖和制冷：蓄熱式燃燒設備可以將廢熱回收并用于供暖和制冷，降低能源消耗和環境污染。
3. 余熱發電：蓄熱式燃燒設備可以將產生的熱量轉換為電能，提高能源利用率，降低發電成本。
4. 冶金行業：在冶金行業，蓄熱式燃燒設備可以用于處理熔煉過程中產生的廢氣和廢熱，提高能源利用率。
5. 化工行業：在化工行業，蓄熱式燃燒設備可以用于處理生產過程中產生的廢氣和廢熱，降低能源消耗和環境污染。
6. 電子行業：在電子行業，蓄熱式燃燒設備可以用于處理生產過程中產生的廢氣和廢熱，降低能源消耗和環境污染。
適用范圍
涂裝、印刷、機電、家電、制鞋、塑料及各種化工車間里揮發或泄漏出的有害有機廢氣的凈化及臭味的消除，最適用低濃度的大風量工況，均可獲得滿意的經濟效益和社會效益。
1. 適用有機廢氣種類：烷烴、烯烴、醇類、酮類、醚類、酯類、芳烴、苯類等碳氫化合物有機廢氣；
2. 有機物低濃度(同時滿足低于25%LFL)、大風量；
3. 廢氣中含有多種有機成分、或有機成分經常發生變化；
4. 佳適用條件：低濃度、中等風量、溫度低于50攝氏度、濕度低于90%RH；
5. 適用有機廢氣組分：笨、甲苯、二甲苯、醇、酮、醛、部分酯等；
6. 不適用有機廢氣組分：UV漆、固化劑、高沸點聚合物、鹵素及其化合物。
|
|
|
|
|
|
